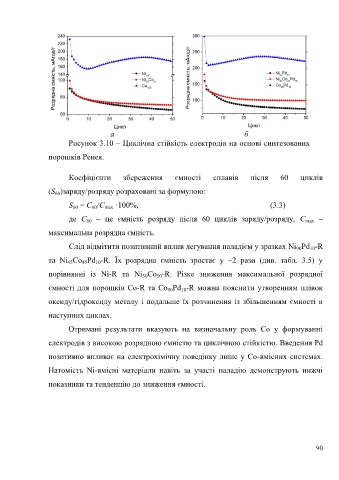

Page 92 - Дисертація_Влад_Христина_Ігорівна

а б
Рисунок 3.10 – Циклічна стійкість електродів на основі синтезованих

порошків Ренея.

Коефіцієнти збереження ємності сплавів після 60 циклів

(S )заряду/розряду розраховані за формулою:
60
S = C /C max ·100%, (3.3)
60
60
де C – це ємність розряду після 60 циклів заряду/розряду, C max –
60
максимальна розрядна ємність.

Слід відмітити позитивний вплив легування паладієм у зразках Ni Pd -R
90
10
та Ni Co Pd -R. Їх розрядна ємність зростає у ⁓2 рази (див. табл. 3.5) у
45
10
45
порівнянні із Ni-R та Ni Co -R. Різке зниження максимальної розрядної
50
50
ємності для порошків Co-R та Co Pd -R можна пояснити утворенням плівок
10
90
оксиду/гідроксиду металу і подальше їх розчинення із збільшенням ємності в
наступних циклах.

Отримані результати вказують на визначальну роль Co у формуванні

електродів з високою розрядною ємністю та циклічною стійкістю. Введення Pd

позитивно впливає на електрохімічну поведінку лише у Co-вмісних системах.

Натомість Ni-вмісні матеріали навіть за участі паладію демонструють нижчі

показники та тенденцію до зниження ємності.

90
