Page 91 - Дисертація_Влад_Христина_Ігорівна

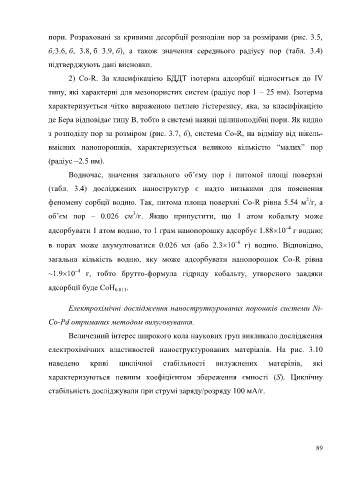

пори. Розраховані за кривими десорбції розподіли пор за розмірами (рис. 3.5,

б;3.6, б, 3.8, б 3.9, б), а також значення середнього радіусу пор (табл. 3.4)

підтверджують дані висновки.

2) Co-R. За класифікацією БДДТ ізотерма адсорбції відноситься до IV

типу, які характерні для мезопористих систем (радіус пор 1 – 25 нм). Ізотерма

характеризується чітко вираженою петлею гістерезису, яка, за класифікацією

де Бера відповідає типу B, тобто в системі наявні щілиноподібні пори. Як видно

з розподілу пор за розміром (рис. 3.7, б), система Co-R, на відміну від нікель-

вмісних нанопорошків, характеризується великою кількістю “малих” пор

(радіус ~2.5 нм).

Водночас, значення загального об’єму пор і питомої площі поверхні

(табл. 3.4) досліджених наноструктур є надто низькими для пояснення

2
феномену сорбції водню. Так, питома площа поверхні Co-R рівна 5.54 м /г, а
3
об’єм пор – 0.026 см /г. Якщо припустити, що 1 атом кобальту може
–4
адсорбувати 1 атом водню, то 1 грам нанопорошку адсорбує 1.8810 г водню;
–6
в порах може акумулюватися 0.026 мл (або 2.310 г) водню. Відповідно,

загальна кількість водню, яку може адсорбувати нанопорошок Co-R рівна

–4
~1.910 г, тобто брутто-формула гідриду кобальту, утвореного завдяки
адсорбції буде CoH 0.011 .

Електрохімічні дослідження наноструткурованих порошків системи Ni-

Co-Pd отриманих методом вилуговування.

Величезний інтерес широкого кола наукових груп викликало дослідження

електрохімічних властивостей наноструктурованих матеріалів. На рис. 3.10

наведено криві циклічної стабільності вилужнених матерілів, які

характеризуються певним коефіцієнтом збереження ємності (S). Циклічну

стабільність досліджували при струмі заряду/розряду 100 мА/г.

89
