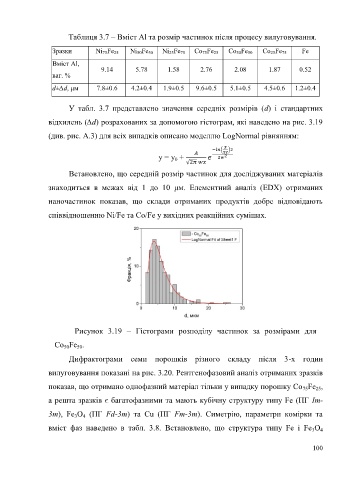

Page 102 - Дисертація_Влад_Христина_Ігорівна

Таблиця 3.7 – Вміст Al та розмір частинок після процесу вилуговування.

Зразки Ni 75Fe 25 Ni 50Fe 50 Ni 25Fe 75 Co 75Fe 25 Co 50Fe 50 Co 25Fe 75 Fe

Вміст Al,
9.14 5.78 1.58 2.76 2.08 1.87 0.52
ваг. %
d±∆d, μм 7.8±0.6 4.2±0.4 1.9±0.5 9.6±0.5 5.1±0.5 4.5±0.6 1.2±0.4

У табл. 3.7 представлено значення середніх розмірів (d) і стандартних

відхилень (∆d) розрахованих за допомогою гістограм, які наведено на рис. 3.19

(див. рис. А.3) для всіх випадків описано моделлю LogNormal рівнянням:

− ( )2
y = y + 2 2
0
√2
Встановлено, що середній розмір частинок для досліджуваних матеріалів

знаходиться в межах від 1 до 10 μм. Елементний аналіз (EDX) отриманих

наночастинок показав, що склади отриманих продуктів добре відповідають

співвідношенню Ni/Fe та Co/Fe у вихідних реакційних сумішах.

Рисунок 3.19 – Гістограми розподілу частинок за розмірами для

Co Fe .
50
50
Дифрактограми семи порошків різного складу після 3-х годин

вилуговування показані на рис. 3.20. Рентгенофазовий аналіз отриманих зразків

показав, що отримано однофазний матеріал тільки у випадку порошку Co Fe ,
75
25
а решта зразків є багатофазними та мають кубічну структуру типу Fe (ПГ Im-

3m), Fe O (ПГ Fd-3m) та Cu (ПГ Fm-3m). Симетрію, параметри комірки та
3
4
вміст фаз наведено в табл. 3.8. Встановлено, що структура типу Fe і Fe O
3
4
100
