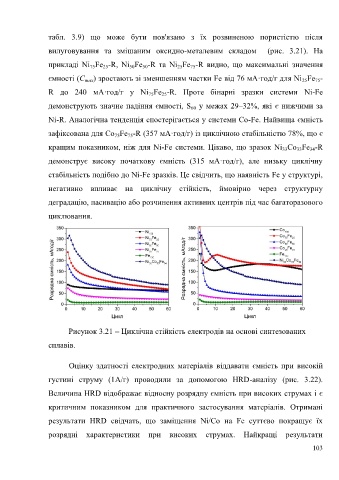

Page 105 - Дисертація_Влад_Христина_Ігорівна

табл. 3.9) що може бути пов'язано з їх розвиненою пористістю після

вилуговування та змішаним оксидно-металевим складом (рис. 3.21). На

прикладі Ni Fe -R, Ni Fe -R та Ni Fe -R видно, що максимальні значення
50
25
75
50
75
25
ємності (C max ) зростають зі зменшенням частки Fe від 76 мА·год/г для Ni Fe -
25
75
R до 240 мА·год/г у Ni Fe -R. Проте бінарні зразки системи Ni-Fe
25
75
демонструють значне падіння ємності, S у межах 29–32%, які є нижчими за
60
Ni-R. Аналогічна тенденція спостерігається у системи Co-Fe. Найвища ємність
зафіксована для Co Fe -R (357 мА·год/г) із циклічною стабільністю 78%, що є
75
75
кращим показником, ніж для Ni-Fe системи. Цікаво, що зразок Ni Co Fe -R
34
33
33
демонструє високу початкову ємність (315 мА·год/г), але низьку циклічну
стабільність подібно до Ni-Fe зразків. Це свідчить, що наявність Fe у структурі,

негативно впливає на циклічну стійкість, ймовірно через структурну

деградацію, пасивацію або розчинення активних центрів під час багаторазового

циклювання.

Рисунок 3.21 – Циклічна стійкість електродів на основі синтезованих

сплавів.

Оцінку здатності електродних матеріалів віддавати ємність при високій

густині струму (1А/г) проводили за допомогою HRD-аналізу (рис. 3.22).

Величина HRD відображає відносну розрядну ємність при високих струмах і є

критичним показником для практичного застосування матеріалів. Отримані

результати HRD свідчать, що заміщення Ni/Co на Fe суттєво покращує їх

розрядні характеристики при високих струмах. Найкращі результати

103
