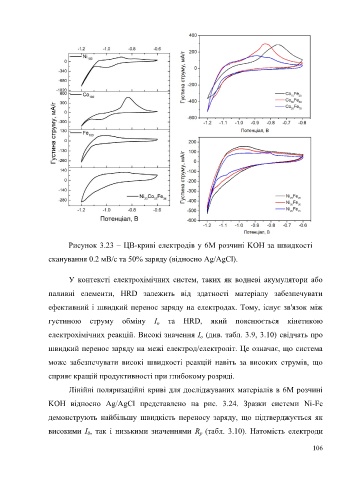

Page 108 - Дисертація_Влад_Христина_Ігорівна

Рисунок 3.23 – ЦВ-криві електродів у 6М розчині KOH за швидкості

сканування 0.2 мВ/с та 50% заряду (відносно Ag/AgCl).

У контексті електрохімічних систем, таких як водневі акумулятори або

паливні елементи, HRD залежить від здатності матеріалу забезпечувати

ефективний і швидкий перенос заряду на електродах. Тому, існує зв'язок між

густиною струму обміну І та HRD, який пояснюється кінетикою
о
електрохімічних реакцій. Високі значення І (див. табл. 3.9, 3.10) свідчать про
о
швидкий перенос заряду на межі електрод/електроліт. Це означає, що система

може забезпечувати високі швидкості реакцій навіть за високих струмів, що

сприяє кращій продуктивності при глибокому розряді.
Лінійні поляризаційні криві для досліджуваних матеріалів в 6M розчині

KOH відносно Ag/AgCl представлено на рис. 3.24. Зразки системи Ni-Fe
демонструють найбільшу швидкість переносу заряду, що підтверджується як

високими I , так і низькими значеннями R (табл. 3.10). Натомість електроди
p
0
106
