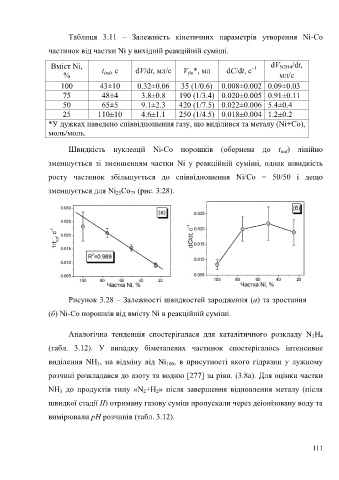

Page 113 - Дисертація_Влад_Христина_Ігорівна

Таблиця 3.11 – Залежність кінетичних параметрів утворення Ni-Co

частинок від частки Ni у вихідній реакційній суміші.

Вміст Ni, t , с dV/dt, мл/с V *, мл dC/dt, с dV N2H4 /dt,
–1
% ind fin мл/с
100 43±10 0.32±0.06 35 (1/0.6) 0.008±0.002 0.09±0.03
75 48±4 3.8±0.8 190 (1/3.4) 0.020±0.005 0.91±0.11
50 65±5 9.1±2.3 420 (1/7.5) 0.022±0.006 5.4±0.4
25 110±10 4.6±1.1 250 (1/4.5) 0.018±0.004 1.2±0.2
*У дужках наведено співвідношення газу, що виділився та металу (Ni+Co),
моль/моль.

Швидкість нуклеації Ni-Co порошків (обернена до t ) лінійно
ind
зменшується зі зменшенням частки Ni у реакційній суміші, однак швидкість

росту частинок збільшується до співвідношення Ni/Co = 50/50 і дещо

зменшується для Ni Co (рис. 3.28).
75
25

Рисунок 3.28 – Залежності швидкостей зародження (а) та зростання

(б) Ni-Co порошків від вмісту Ni в реакційній суміші.

Аналогічна тенденція спостерігалася для каталітичного розкладу N H
4
2
(табл. 3.12). У випадку біметалевих частинок спостерігалось інтенсивне

виділення NH , на відміну від Ni , в присутності якого гідразин у лужному
100
3
розчині розкладався до азоту та водню [277] за рівн. (3.8a). Для оцінки частки

NH до продуктів типу «N +H » після завершення відновлення металу (після
3
2
2
швидкої стадії II) отриману газову суміш пропускали через деіонізовану воду та
вимірювали pH розчинів (табл. 3.12).

111
