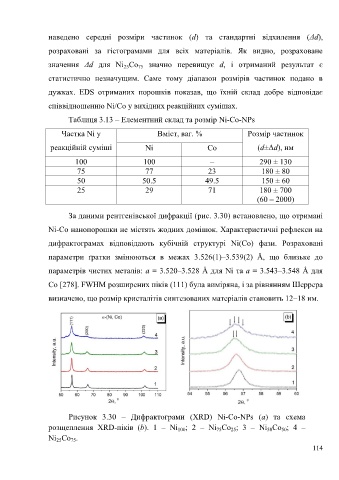

Page 116 - Дисертація_Влад_Христина_Ігорівна

наведено середні розміри частинок (d) та стандартні відхилення (Δd),

розраховані за гістограмами для всіх матеріалів. Як видно, розраховане

значення Δd для Ni Co значно перевищує d, і отриманий результат є
75
25
статистично незначущим. Саме тому діапазон розмірів частинок подано в

дужках. EDS отриманих порошків показав, що їхній склад добре відповідає

співвідношенню Ni/Co у вихідних реакційних сумішах.

Таблиця 3.13 – Елементний склад та розмір Ni-Co-NPs

Частка Ni у Вміст, ваг. % Розмір частинок

реакційній суміші Ni Co (d±Δd), нм

100 100 – 290 ± 130
75 77 23 180 ± 80

50 50.5 49.5 150 ± 60
25 29 71 180 ± 700
(60 – 2000)

За даними рентгенівської дифракції (рис. 3.30) встановлено, що отримані

Ni-Co нанопорошки не містять жодних домішок. Характеристичні рефлекси на

дифрактограмах відповідають кубічній структурі Ni(Co) фази. Розраховані

параметри ґратки змінюються в межах 3.526(1)–3.539(2) Å, що близьке до

параметрів чистих металів: a = 3.520–3.528 Å для Ni та a = 3.543–3.548 Å для

Co [278]. FWHM розширених піків (111) була виміряна, і за рівнянням Шеррера

визначено, що розмір кристалітів синтезованих матеріалів становить 12–18 нм.

Рисунок 3.30 – Дифрактограми (XRD) Ni-Co-NPs (a) та схема

розщеплення XRD-піків (b). 1 – Ni ; 2 – Ni Co ; 3 – Ni Co ; 4 –
100
75
50
25
50
Ni Co .
25
75
114
