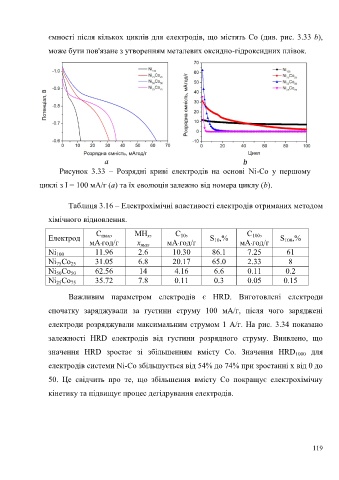

Page 121 - Дисертація_Влад_Христина_Ігорівна

ємності після кількох циклів для електродів, що містять Co (див. рис. 3.33 b),

може бути пов'язане з утворенням металевих оксидно-гідроксидних плівок.

а b
Рисунок 3.33 – Розрядні криві електродів на основі Ni-Co у першому

циклі з I = 100 мА/г (а) та їх еволюція залежно від номера циклу (b).

Таблиця 3.16 – Електрохімічні властивості електродів отриманих методом

хімічного відновлення.

C , MH , C , C ,
Електрод max x 10 S ,% 100 S ,%
10
100
мА·год/г x max мА·год/г мА·год/г
Ni 11.96 2.6 10.30 86.1 7.25 61
100
Ni Co 31.05 6.8 20.17 65.0 2.33 8
75
25
Ni Co 62.56 14 4.16 6.6 0.11 0.2
50
50
Ni Co 35.72 7.8 0.11 0.3 0.05 0.15
75
25
Важливим параметром електродів є HRD. Виготовлені електроди
спочатку заряджували за густини струму 100 мА/г, після чого заряджені

електроди розряджували максимальним струмом 1 А/г. На рис. 3.34 показано

залежності HRD електродів від густини розрядного струму. Виявлено, що

значення HRD зростає зі збільшенням вмісту Co. Значення HRD 1000 для

електродів системи Ni-Co збільшується від 54% до 74% при зростанні x від 0 до

50. Це свідчить про те, що збільшення вмісту Co покращує електрохімічну

кінетику та підвищує процес дегідрування електродів.

119
