Page 122 - Дисертація_Влад_Христина_Ігорівна

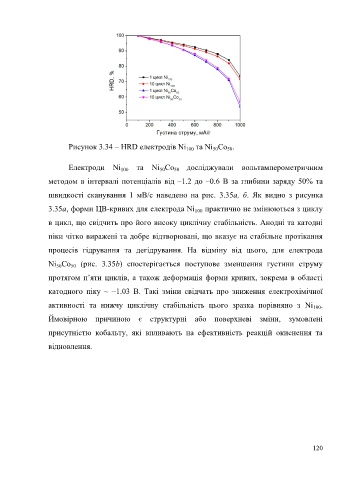

P. 122
Рисунок 3.34 – HRD електродів Ni та Ni Co .
50
50
100
Електроди Ni та Ni Co 50 досліджували вольтамперометричним
100
50
методом в інтервалі потенціалів від –1.2 до –0.6 В за глибини заряду 50% та
швидкості сканування 1 мВ/с наведено на рис. 3.35а, б. Як видно з рисунка
3.35а, форми ЦВ-кривих для електрода Ni практично не змінюються з циклу
100
в цикл, що свідчить про його високу циклічну стабільність. Анодні та катодні
піки чітко виражені та добре відтворювані, що вказує на стабільне протікання
процесів гідрування та дегідрування. На відміну від цього, для електрода
Ni Co (рис. 3.35b) спостерігається поступове зменшення густини струму
50
50
протягом п’яти циклів, а також деформація форми кривих, зокрема в області
катодного піку ⁓ –1.03 В. Такі зміни свідчать про зниження електрохімічної
активності та нижчу циклічну стабільність цього зразка порівняно з Ni .
100
Ймовірною причиною є структурні або поверхневі зміни, зумовлені
присутністю кобальту, які впливають на ефективність реакцій окиснення та
відновлення.
120
