Page 124 - Дисертація_Влад_Христина_Ігорівна

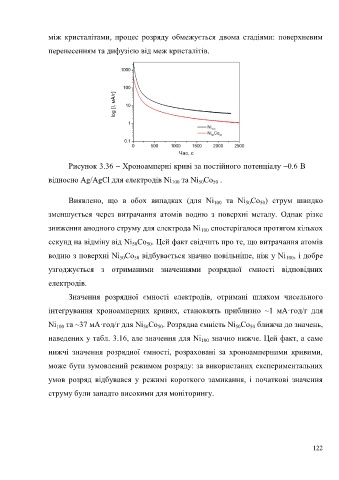

між кристалітами, процес розряду обмежується двома стадіями: поверхневим

перенесенням та дифузією від меж кристалітів.

Рисунок 3.36 – Хроноамперні криві за постійного потенціалу –0.6 В

відносно Ag/AgCl для електродів Ni та Ni Co .
100
50
50
Виявлено, що в обох випадках (для Ni та Ni Co ) струм швидко
50
50
100
зменшується через витрачання атомів водню з поверхні металу. Однак різке
зниження анодного струму для електрода Ni спостерігалося протягом кількох
100
секунд на відміну від Ni Co . Цей факт свідчить про те, що витрачання атомів
50
50
водню з поверхні Ni Co відбувається значно повільніше, ніж у Ni , і добре
50
50
100
узгоджується з отриманими значеннями розрядної ємності відповідних
електродів.

Значення розрядної ємності електродів, отримані шляхом чисельного

інтегрування хроноамперних кривих, становлять приблизно ~1 мА·год/г для

Ni та ~37 мА·год/г для Ni Co . Розрядна ємність Ni Co ближча до значень,
50
50
50
100
50
наведених у табл. 3.16, але значення для Ni значно нижче. Цей факт, а саме
100
нижчі значення розрядної ємності, розраховані за хроноамперними кривими,
може бути зумовлений режимом розряду: за використаних експериментальних

умов розряд відбувався у режимі короткого замикання, і початкові значення

струму були занадто високими для моніторингу.

122
