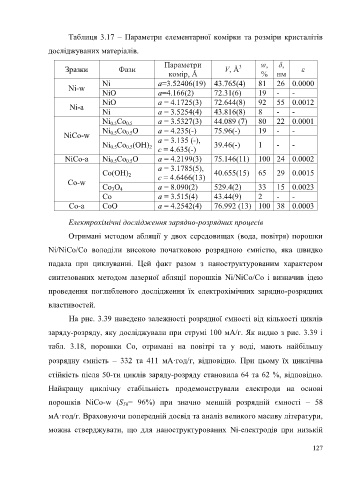

Page 129 - Дисертація_Влад_Христина_Ігорівна

Таблиця 3.17 – Параметри елементарної комірки та розміри кристалітів

досліджуваних матеріалів.

Параметри w, δ,
3
Зразки Фази V, Å ε
комір, Å % нм
Ni a=3.52406(19) 43.765(4) 81 26 0.0000
Ni-w
NiO a=4.166(2) 72.31(6) 19 - -

NiO a = 4.1725(3) 72.644(8) 92 55 0.0012
Ni-a
Ni a = 3.5254(4) 43.816(8) 8 - -
Ni Co a = 3.5327(3) 44.089 (7) 80 22 0.0001
0.5
0.5
Ni Co O a = 4.235(-) 75.96(-) 19 - -
NiCo-w 0.5 0.5
Ni Co (OH) a = 3.135 (-), 39.46(-) 1 - -
2
0.5
0.5
c = 4.635(-)
NiCo-a Ni Co O a = 4.2199(3) 75.146(11) 100 24 0.0002
0.5
0.5
a = 3.1785(5),
Co(OH) c = 4.6466(13) 40.655(15) 65 29 0.0015
2
Co-w
Co O a = 8.090(2) 529.4(2) 33 15 0.0023
4
3
Co a = 3.515(4) 43.44(9) 2 - -
Co-a CoO a = 4.2542(4) 76.992 (13) 100 38 0.0003
Електрохімічні дослідження зарядно-розрядних процесів

Отримані методом абляції у двох середовищах (вода, повітря) порошки

Ni/NiCo/Co володіли високою початковою розрядною ємністю, яка швидко

падала при циклуванні. Цей факт разом з наноструктурованим характером

синтезованих методом лазерної абляції порошків Ni/NiCo/Co і визначив ідею

проведення поглибленого дослідження їх електрохімічних зарядно-розрядних

властивостей.

На рис. 3.39 наведено залежності розрядної ємності від кількості циклів

заряду-розряду, яку досліджували при струмі 100 мА/г. Як видно з рис. 3.39 і

табл. 3.18, порошки Co, отримані на повітрі та у воді, мають найбільшу

розрядну ємність  332 та 411 мА·год/г, відповідно. При цьому їх циклічна

стійкість після 50-ти циклів заряду-розряду становила 64 та 62 %, відповідно.

Найкращу циклічну стабільність продемонстрували електроди на основі

порошків NiCo-w (S = 96%) при значно меншій розрядній ємності – 58
50
мА·год/г. Враховуючи попередній досвід та аналіз великого масиву літератури,

можна стверджувати, що для наноструктурованих Ni-електродів при низькій

127
