Page 130 - Дисертація_Влад_Христина_Ігорівна

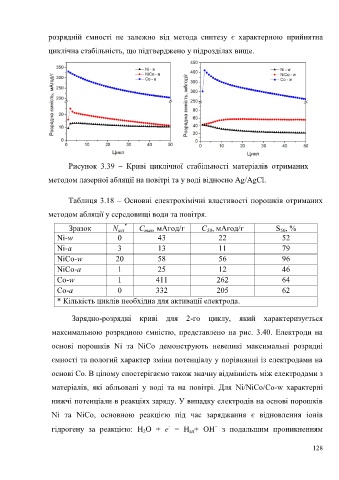

розрядній ємності не залежно від метода синтезу є характерною прийнятна

циклічна стабільність, що підтверджено у підрозділах вище.

Рисунок 3.39 – Криві циклічної стабільності матеріалів отриманих

методом лазерної абляції на повітрі та у воді відносно Ag/AgCl.

Таблиця 3.18 – Основні електрохімічні властивості порошків отриманих

методом абляції у середовищі води та повітря.

Зразок N act * C max , мАгод/г C , мАгод/г S , %
50
50
Ni-w 0 43 22 52
Ni-a 3 13 11 79

NiCo-w 20 58 56 96
NiCo-a 1 25 12 46
Co-w 1 411 262 64

Co-a 0 332 205 62
* Кількість циклів необхідна для активації електрода.

Зарядно-розрядні криві для 2-го циклу, який характеризується

максимальною розрядною ємністю, представлено на рис. 3.40. Електроди на

основі порошків Ni та NiCo демонструють невеликі максимальні розрядні

ємності та пологий характер зміни потенціалу у порівнянні із електродами на

основі Co. В цілому спостерігаємо також значну відмінність між електродами з

матеріалів, які абльовані у воді та на повітрі. Для Ni/NiCo/Co-w характерні

нижчі потенціали в реакціях заряду. У випадку електродів на основі порошків

Ni та NiCo, основною реакцією під час заряджання є відновлення іонів


-
гідрогену за реакцією: H O + e = H + OH з подальшим проникненням
2
ад
128
