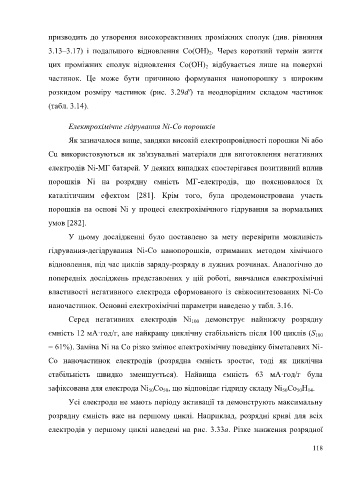

Page 120 - Дисертація_Влад_Христина_Ігорівна

призводить до утворення високореактивних проміжних сполук (див. рівняння

3.13–3.17) і подальшого відновлення Co(OH) . Через короткий термін життя
2
цих проміжних сполук відновлення Co(OH) відбувається лише на поверхні
2
частинок. Це може бути причиною формування нанопорошку з широким

розкидом розміру частинок (рис. 3.29d') та неоднорідним складом частинок

(табл. 3.14).

Електрохімічне гідрування Ni-Co порошків

Як зазначалося вище, завдяки високій електропровідності порошки Ni або

Cu використовуються як зв'язувальні матеріали для виготовлення негативних

електродів Ni-MГ батарей. У деяких випадках спостерігався позитивний вплив

порошків Ni на розрядну ємність MГ-електродів, що пояснювалося їх

каталітичним ефектом [281]. Крім того, була продемонстрована участь

порошків на основі Ni у процесі електрохімічного гідрування за нормальних

умов [282].

У цьому дослідженні було поставлено за мету перевірити можливість

гідрування-дегідрування Ni-Co нанопорошків, отриманих методом хімічного

відновлення, під час циклів заряду-розряду в лужних розчинах. Аналогічно до

попередніх досліджень представлених у цій роботі, вивчалися електрохімічні

властивості негативного електрода сформованого із свіжосинтезованих Ni-Co

наночастинок. Основні електрохімічні параметри наведено у табл. 3.16.

Серед негативних електродів Ni демонструє найнижчу розрядну
100
ємність 12 мА·год/г, але найкращу циклічну стабільність після 100 циклів (S
100
= 61%). Заміна Ni на Co різко змінює електрохімічну поведінку біметалевих Ni-

Co наночастинок електродів (розрядна ємність зростає, тоді як циклічна

стабільність швидко зменшується). Найвища ємність 63 мА·год/г була

зафіксована для електрода Ni Co , що відповідає гідриду складу Ni Co H .
50
14
50
50
50
Усі електроди не мають періоду активації та демонструють максимальну
розрядну ємність вже на першому циклі. Наприклад, розрядні криві для всіх
електродів у першому циклі наведені на рис. 3.33а. Різке зниження розрядної

118
