Page 117 - Дисертація_Влад_Христина_Ігорівна
P. 117

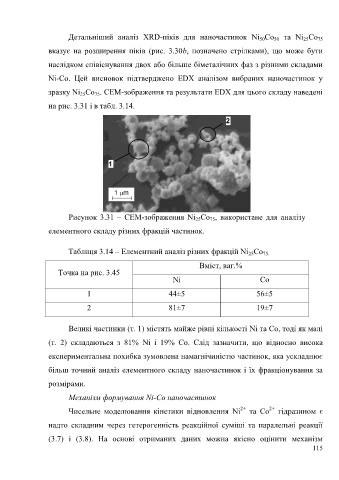

Детальніший аналіз XRD-піків для наночастинок Ni Co та Ni Co
25
50
50
75
вказує на розширення піків (рис. 3.30b, позначено стрілками), що може бути
наслідком співіснування двох або більше біметалічних фаз з різними складами
Ni-Co. Цей висновок підтверджено EDX аналізом вибраних наночастинок у
зразку Ni Co . СЕМ-зображення та результати EDX для цього складу наведені
75
25
на рис. 3.31 і в табл. 3.14.
Рисунок 3.31 – СЕМ-зображення Ni Co , використане для аналізу
75
25
елементного складу різних фракцій частинок.
Таблиця 3.14 – Елементний аналіз різних фракцій Ni Co
75.
25
Вміст, ваг.%
Точка на рис. 3.45
Ni Co
1 44±5 56±5
2 81±7 19±7
Великі частинки (т. 1) містять майже рівні кількості Ni та Co, тоді як малі
(т. 2) складаються з 81% Ni і 19% Co. Слід зазначити, що відносно висока
експериментальна похибка зумовлена намагнічиністю частинок, яка ускладнює
більш точний аналіз елементного складу наночастинок і їх фракціонування за
розмірами.
Механізм формування Ni-Co наночастинок
2+
2+
Чисельне моделювання кінетики відновлення Ni та Co гідразином є
надто складним через гетерогенність реакційної суміші та паралельні реакції
(3.7) і (3.8). На основі отриманих даних можна якісно оцінити механізм
115
