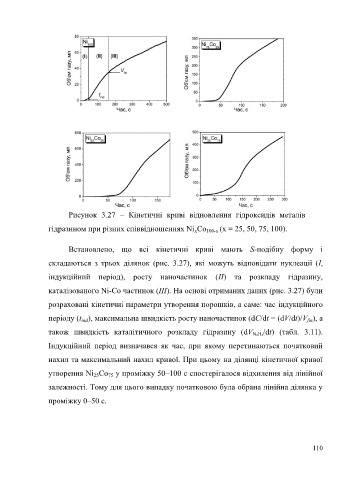

Page 112 - Дисертація_Влад_Христина_Ігорівна

Рисунок 3.27 – Кінетичні криві відновлення гідроксидів металів

гідразином при різних співвідношеннях Ni Co 100-x (x = 25, 50, 75, 100).
x

Встановлено, що всі кінетичні криві мають S-подібну форму і

складаються з трьох ділянок (рис. 3.27), які можуть відповідати нуклеації (I,

індукційний період), росту наночастинок (II) та розкладу гідразину,

каталізованого Ni-Co частинок (III). На основі отриманих даних (рис. 3.27) були

розраховані кінетичні параметри утворення порошків, а саме: час індукційного

періоду (t ), максимальна швидкість росту наночастинок (dC/dt = (dV/dt)/V ), а
fin
ind
також швидкість каталітичного розкладу гідразину (dV N₂H₄ /dt) (табл. 3.11).

Індукційний період визначався як час, при якому перетинаються початковий

нахил та максимальний нахил кривої. При цьому на ділянці кінетичної кривої

утворення Ni Co у проміжку 50–100 с спостерігалося відхилення від лінійної
75
25
залежності. Тому для цього випадку початковою була обрана лінійна ділянка у

проміжку 0–50 с.

110
