Page 111 - Дисертація_Влад_Христина_Ігорівна

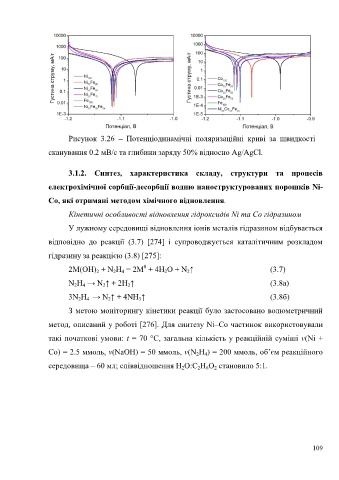

Рисунок 3.26 – Потенціодинамічні поляризаційні криві за швидкості

сканування 0.2 мВ/с та глибини заряду 50% відносно Ag/AgCl.

3.1.2. Синтез, характеристика складу, структури та процесів

електрохімічної сорбції-десорбції водню наноструктурованих порошків Ni-

Co, які отримані методом хімічного відновлення.

Кінетичні особливості відновлення гідроксидів Ni та Co гідразином

У лужному середовищі відновлення іонів металів гідразином відбувається

відповідно до реакції (3.7) [274] і супроводжується каталітичним розкладом

гідразину за реакцією (3.8) [275]:

0
2М(ОН) + N H = 2M + 4H O + N ↑ (3.7)
4
2
2
2
2
N H → N ↑ + 2H ↑ (3.8а)
4
2
2
2
3N H → N ↑ + 4NH ↑ (3.8б)
3
2
2
4
З метою моніторингу кінетики реакції було застосовано волюметричний
метод, описаний у роботі [276]. Для синтезу Ni–Co частинок використовували
такі початкові умови: t = 70 °C, загальна кількість у реакційній суміші v(Ni +
Co) = 2.5 ммоль, v(NaOH) = 50 ммоль, v(N H ) = 200 ммоль, об’єм реакційного
2
4
середовища – 60 мл; співвідношення H O:C H O становило 5:1.
6
2
2
2

109
