Page 77 - Дисертація_Влад_Христина_Ігорівна

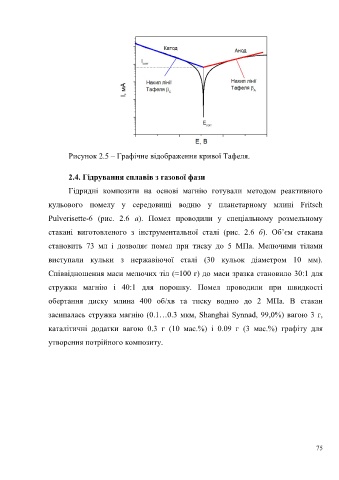

Рисунок 2.5 – Графічне відображення кривої Тафеля.

2.4. Гідрування сплавів з газової фази

Гідридні композити на основі магнію готували методом реактивного

кульового помелу у середовищі водню у планетарному млині Fritsch

Pulverisette-6 (рис. 2.6 а). Помел проводили у спеціальному розмельному

стакані виготовленого з інструментальної сталі (рис. 2.6 б). Об’єм стакана

становить 73 мл і дозволяє помел при тиску до 5 МПа. Мелючими тілами

виступали кульки з нержавіючої сталі (30 кульок діаметром 10 мм).

Співвідношення маси мелючих тіл (≈100 г) до маси зразка становило 30:1 для

стружки магнію і 40:1 для порошку. Помел проводили при швидкості

обертання диску млина 400 об/хв та тиску водню до 2 МПа. В стакан

засипалась стружка магнію (0.1…0.3 мкм, Shanghai Synnad, 99,0%) вагою 3 г,

каталітичні додатки вагою 0.3 г (10 мас.%) і 0.09 г (3 мас.%) графіту для

утворення потрійного композиту.

75
