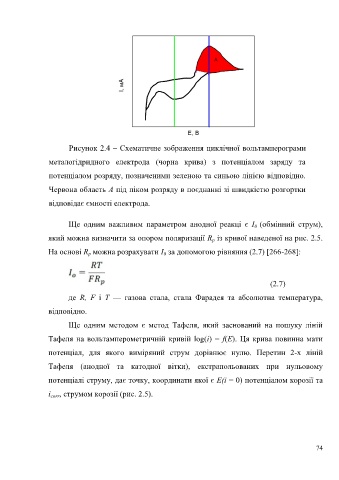

Рисунок 2.4 – Схематичне зображення циклічної вольтамперограми
металогідридного електрода (чорна крива) з потенціалом заряду та

потенціалом розряду, позначеними зеленою та синьою лінією відповідно.
Червона область A під піком розряду в поєднанні зі швидкістю розгортки

відповідає ємності електрода.

Ще одним важливим параметром анодної реакці є І (обмінний струм),
0
який можна визначити за опором поляризації R із кривої наведеної на рис. 2.5.
p
На основі R можна розрахувати I за допомогою рівняння (2.7) [266-268]:
0
p

(2.7)

де R, F і T — газова стала, стала Фарадея та абсолютна температура,

відповідно.

Ще одним методом є метод Тафеля, який заснований на пошуку ліній

Тафеля на вольтамперометричній кривій log(i) = f(E). Ця крива повинна мати

потенціал, для якого виміряний струм дорівнює нулю. Перетин 2-х ліній

Тафеля (анодної та катодної вітки), екстрапольованих при нульовому

потенціалі струму, дає точку, координати якої є E(i = 0) потенціалом корозії та

i corr , струмом корозії (рис. 2.5).

74
