Page 74 - Дисертація_Влад_Христина_Ігорівна

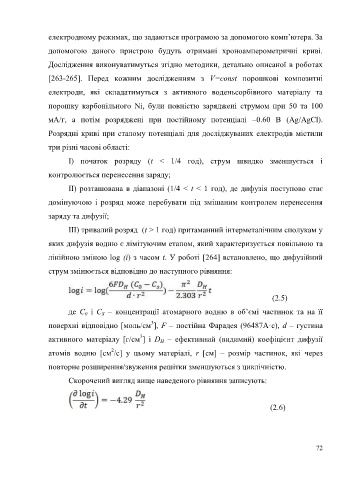

електродному режимах, що задаються програмою за допомогою комп’ютера. За

допомогою даного пристрою будуть отримані хроноамперометричні криві.

Дослідження виконуватимуться згідно методики, детально описаної в роботах

[263-265]. Перед кожним дослідженням з V=const порошкові композитні

електроди, які складатимуться з активного воденьсорбівного матеріалу та

порошку карбонільного Ni, були повністю заряджені струмом при 50 та 100

мА/г, а потім розряджені при постійному потенціалі –0.60 В (Ag/AgCl).

Розрядні криві при сталому потенціалі для досліджуваних електродів містили

три різні часові області:

I) початок розряду (t < 1/4 год), струм швидко зменшується і

контролюється перенесення заряду;

II) розташована в діапазоні (1/4 < t < 1 год), де дифузія поступово стає

домінуючою і розряд може перебувати під змішаним контролем перенесення

заряду та дифузії;

IIІ) тривалий розряд (t > 1 год) притаманний інтерметалічним сполукам у

яких дифузія водню є лімітуючим етапом, який характеризується повільною та

лінійною зміною log (і) з часом t. У роботі [264] встановлено, що дифузійний

струм змінюється відповідно до наступного рівняння:

(2.5)

де C і C – концентрації атомарного водню в об’ємі частинок та на її
0
S
3
поверхні відповідно [моль/см ], F – постійна Фарадея (96487A·с), d – густина
3
активного матеріалу [г/см ] і D – ефективний (видимий) коефіцієнт дифузії
H
2
атомів водню [см /с] у цьому матеріалі, r [см] – розмір частинок, які через
повторне розширення/звуження решітки зменшуються з циклічністю.

Скорочений вигляд вище наведеного рівняння записують:

(2.6)

72
