Page 70 - Дисертація_Влад_Христина_Ігорівна
P. 70

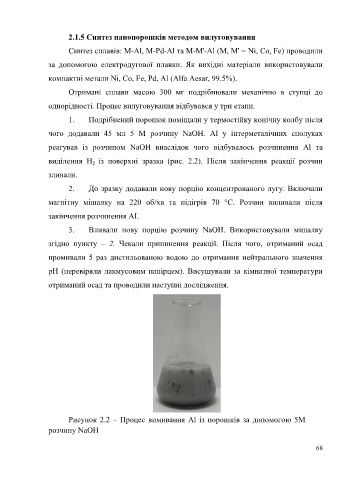

2.1.5 Синтез нанопорошків методом вилуговування

                         Синтез сплавів: M-Al, M-Pd-Al та M-M'-Al (M, M' = Ni, Co, Fe) проводили

                  за  допомогою  електродугової  плавки.  Як  вихідні  матеріали  використовували

                  компактні метали Ni, Со, Fe, Pd, Al (Alfa Aesar, 99.5%).

                         Отримані  сплави  масою  300  мг  подрібнювали  механічно  в  ступці  до

                  однорідності. Процес вилуговування відбувався у три етапи.

                         1.     Подрібнений порошок поміщали у термостійку конічну колбу після

                  чого  додавали  45  мл  5  М  розчину  NaOH.  Al  у  інтерметалічних  сполуках

                  реагував  із  розчином  NaOH  внаслідок  чого  відбувалось  розчинення  Al  та

                  виділення  Н із  поверхні  зразка  (рис.  2.2).  Після  закінчення  реакції  розчин
                                 2
                  зливали.

                         2.     До зразку додавали нову порцію концентрованого лугу. Включали

                  магнітну  мішалку  на  220  об/хв  та  підігрів  70  °С.  Розчин  виливали  після

                  закінчення розчинення АІ.

                         3.     Вливали  нову  порцію  розчину  NaOH.  Використовували  мішалку

                  згідно  пункту  –  2.  Чекали  припинення  реакції.  Після  чого,  отриманий  осад

                  промивали  5  раз  дистильованою  водою  до  отримання  нейтрального  значення

                  рН  (перевіряли  лакмусовим  папірцем).  Висушували  за кімнатної  температури


                  отриманий осад та проводили наступні дослідження.


























                         Рисунок 2.2 – Процес вимивання Аl із порошків за допомогою 5М
                  розчину NaOH


                                                                                                                68
   65   66   67   68   69   70   71   72   73   74   75
