Page 69 - Дисертація_Влад_Христина_Ігорівна

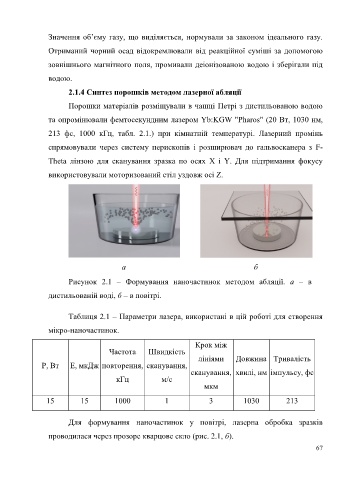

Значення об’єму газу, що виділяється, нормували за законом ідеального газу.

Отриманий чорний осад відокремлювали від реакційної суміші за допомогою

зовнішнього магнітного поля, промивали деіонізованою водою і зберігали під

водою.

2.1.4 Синтез порошків методом лазерної абляції

Порошки матеріалів розміщували в чашці Петрі з дистильованою водою

та опромінювали фемтосекундним лазером Yb:KGW "Pharos" (20 Вт, 1030 нм,

213 фс, 1000 кГц, табл. 2.1.) при кімнатній температурі. Лазерний промінь

спрямовували через систему перископів і розширювач до гальвосканера з F-

Theta лінзою для сканування зразка по осях X і Y. Для підтримання фокусу

використовували моторизований стіл уздовж осі Z.

а б

Рисунок 2.1 – Формування наночастинок методом абляції. а – в

дистильованій воді, б – в повітрі.

Таблиця 2.1 – Параметри лазера, використані в цій роботі для створення

мікро-наночастинок.

Крок між
Частота Швидкість
лініями Довжина Тривалість
Р, Вт Е, мкДж повторення, сканування,
сканування, хвилі, нм імпульсу, фс
кГц м/с
мкм

15 15 1000 1 3 1030 213

Для формування наночастинок у повітрі, лазерна обробка зразків

проводилася через прозоре кварцове скло (рис. 2.1, б).
67
