Page 72 - Дисертація_Влад_Христина_Ігорівна
P. 72

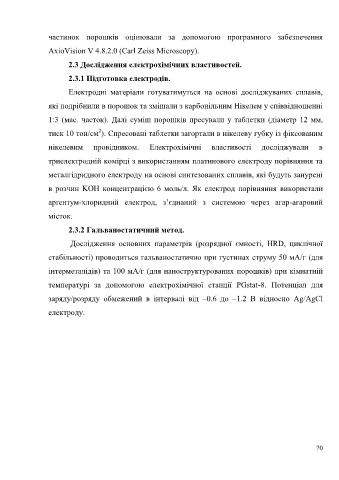

частинок порошків оцінювали за допомогою програмного забезпечення
AxioVision V 4.8.2.0 (Carl Zeiss Microscopy).
2.3 Дослідження електрохімічних властивостей.
2.3.1 Підготовка електродів.
Електродні матеріали готуватимуться на основі досліджуваних сплавів,
які подрібнили в порошок та змішали з карбонільним Нікелем у співвідношенні
1:3 (мас. часток). Далі суміш порошків пресували у таблетки (діаметр 12 мм,
2
тиск 10 тон/см ). Спресовані таблетки загортали в нікелеву губку із фіксованим
нікелевим провідником. Електрохімічні властивості досліджували в
триелектродній комірці з використанням платинового електроду порівняння та
металгідридного електроду на основі синтезованих сплавів, які будуть занурені
в розчин KOH концентрацією 6 моль/л. Як електрод порівняння використали
арґентум-хлоридний електрод, з’єднаний з системою через агар-агаровий
місток.
2.3.2 Гальваностатичний метод.
Дослідження основних параметрів (розрядної ємності, HRD, циклічної
стабільності) проводиться гальваностатично при густинах струму 50 мА/г (для
інтерметалідів) та 100 мА/г (для наноструктурованих порошків) при кімнатній
температурі за допомогою електрохімічної станції PGstat-8. Потенціал для
заряду/розряду обмежений в інтервалі від –0.6 до –1.2 В відносно Ag/AgCl
електроду.
70
