159

а б

в г

д е

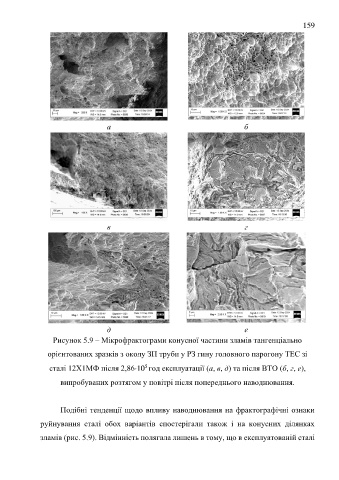

Рисунок 5.9 – Мікрофрактограми конусної частини зламів тангенціально

орієнтованих зразків з околу ЗП труби у РЗ гину головного парогону ТЕС зі

5
сталі 12Х1МФ після 2,8610 год експлуатації (а, в, д) та після ВТО (б, г, е),
випробуваних розтягом у повітрі після попереднього наводнювання.

Подібні тенденції щодо впливу наводнювання на фрактографічні ознаки

руйнування сталі обох варіантів спостерігали також і на конусних ділянках

зламів (рис. 5.9). Відмінність полягала лишень в тому, що в експлуатованій сталі
