Page 161 - Дисертація на здобуття наукового ступеня доктора філософії
P. 161
161

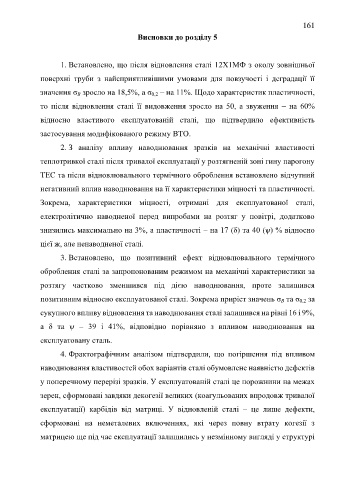

Висновки до розділу 5
1. Встановлено, що після відновлення сталі 12Х1МФ з околу зовнішньої
поверхні труби з найсприятливішими умовами для повзучості і деградації її
значення σ В зросло на 18,5%, а σ 0,2 – на 11%. Щодо характеристик пластичності,
то після відновлення сталі її видовження зросло на 50, а звуження – на 60%
відносно властивого експлуатованій сталі, що підтвердило ефективність
застосування модифікованого режиму ВТО.
2. З аналізу впливу наводнювання зразків на механічні властивості
теплотривкої сталі після тривалої експлуатації у розтягненій зоні гину парогону
ТЕС та після відновлювального термічного оброблення встановлено відчутний
негативний вплив наводнювання на її характеристики міцності та пластичності.
Зокрема, характеристики міцності, отримані для експлуатованої сталі,
електролітично наводненої перед випробами на розтяг у повітрі, додатково
знизились максимально на 3%, а пластичності – на 17 (δ) та 40 (ѱ) % відносно
цієї ж, але ненаводненої сталі.
3. Встановлено, що позитивний ефект відновлювального термічного
оброблення сталі за запропонованим режимом на механічні характеристики за
розтягу частково зменшився під дією наводнювання, проте залишився
позитивним відносно експлуатованої сталі. Зокрема приріст значень σ В та σ 0,2 за
сукупного впливу відновлення та наводнювання сталі залишився на рівні 16 і 9%,
а δ та ѱ – 39 і 41%, відповідно порівняно з впливом наводнювання на
експлуатовану сталь.
4. Фрактографічним аналізом підтвердили, що погіршення під впливом
наводнювання властивостей обох варіантів сталі обумовлене наявністю дефектів
у поперечному перерізі зразків. У експлуатованій сталі це порожнини на межах
зерен, сформовані завдяки декогезії великих (коагульованих впродовж тривалої
експлуатації) карбідів від матриці. У відновленій сталі – це лише дефекти,
сформовані на неметалевих включеннях, які через повну втрату когезії з
матрицею ще під час експлуатації залишились у незмінному вигляді у структурі
