Page 315 - Докторська дисертація_Ткачук

315

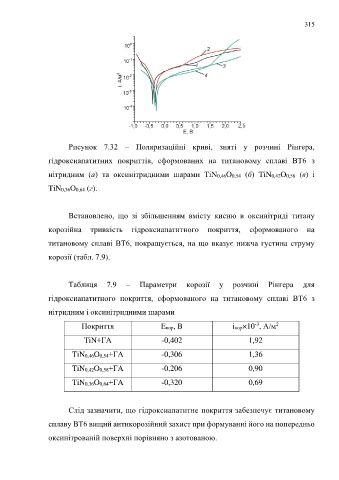

Рисунок 7.32 – Поляризаційні криві, зняті у розчині Рінгера,

гідроксиапатитних покриттів, сформованих на титановому сплаві ВТ6 з

нітридним (а) та оксинітридними шарами TiN0,46O0,54 (б) TiN0,42O0,58 (в) і

TiN0,36O0,64 (г).

Встановлено, що зі збільшенням вмісту кисню в оксинітриді титану

корозійна тривкість гідроксиапатитного покриття, сформованого на

титановому сплаві ВТ6, покращується, на що вказує нижча густина струму

корозії (табл. 7.9).

Таблиця 7.9 – Параметри корозії у розчині Рінгера для
гідроксиапатитного покриття, сформованого на титановому сплаві ВТ6 з

нітридним і оксинітридними шарами

Покриття Eкор, B ікор×10 , А/м
-3
2
TiN+ГА -0,402 1,92

TiN0,46O0,54+ГА -0,306 1,36

TiN0,42O0,58+ГА -0,206 0,90

TiN0,36O0,64+ГА -0,320 0,69

Слід зазначити, що гідроксиапатитне покриття забезпечує титановому

сплаву ВТ6 вищий антикорозійний захист при формуванні його на попередньо

оксинітрованій поверхні порівняно з азотованою.
