Page 311 - Докторська дисертація_Ткачук

311

близький до модуля Юнга кортикальної кістки (~ 10…30 ГПа), щоб

забезпечити оптимальну стабільність імпланту.

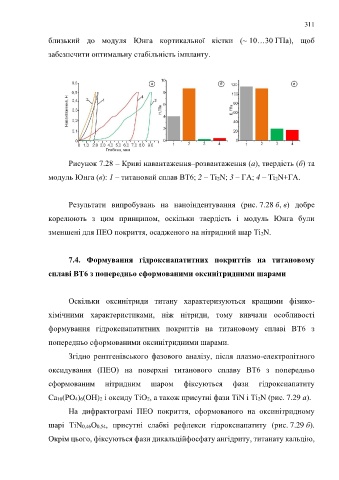

Рисунок 7.28 – Криві навантаження–розвантаження (a), твердість (б) та

модуль Юнга (в): 1 – титановий сплав ВТ6; 2 – Ti2N; 3 – ГА; 4 – Ti2N+ГА.

Результати випробувань на наноіндентування (рис. 7.28 б, в) добре

корелюють з цим принципом, оскільки твердість і модуль Юнга були

зменшені для ПЕО покриття, осадженого на нітридний шар Ti2N.

7.4. Формування гідроксиапатитних покриттів на титановому

сплаві ВТ6 з попередньо сформованими оксинітридними шарами

Оскільки оксинітриди титану характеризуються кращими фізико-

хімічними характеристиками, ніж нітриди, тому вивчали особливості

формування гідроксиапатитних покриттів на титановому сплаві ВТ6 з

попередньо сформованими оксинітридними шарами.

Згідно рентгенівського фазового аналізу, після плазмо-електролітного

оксидування (ПЕО) на поверхні титанового сплаву ВТ6 з попередньо

сформованим нітридним шаром фіксуються фази гідроксиапатиту

Ca10(PO4)6(OH)2 і оксиду TiО2, а також присутні фази ТiN і Tі2N (рис. 7.29 а).

На дифрактограмі ПЕО покриття, сформованого на оксинітридному

шарі TiN0,46O0,54, присутні слабкі рефлекси гідроксиапатиту (рис. 7.29 б).

Окрім цього, фіксуються фази дикальційфосфату ангідриту, титанату кальцію,
