Page 314 - Докторська дисертація_Ткачук
P. 314
314
оксинітрованих шарах, подано на рис. 7.31, а результати вимірювань
змочування – в табл. 7.8. Встановлено, що кут змочування є значно меншим, а
вільна енергія поверхні більшою для гідроксиапатитного покриття,
сформованого на нітридному та оксинітридних шарах TiN0,46O0,54, TiN0,42O0,58
порівняно з шаром TiN0,36O0,64.

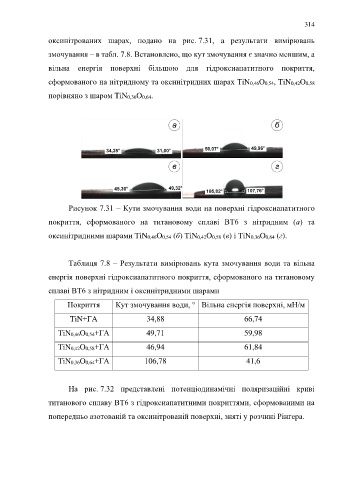

Рисунок 7.31 – Кути змочування води на поверхні гідроксиапатитного
покриття, сформованого на титановому сплаві ВТ6 з нітридним (а) та
оксинітридними шарами TiN0,46O0,54 (б) TiN0,42O0,58 (в) і TiN0,36O0,64 (г).
Таблиця 7.8 – Результати вимірювань кута змочування води та вільна
енергія поверхні гідроксиапатитного покриття, сформованого на титановому
сплаві ВТ6 з нітридним і оксинітридними шарами
Покриття Кут змочування води, ° Вільна енергія поверхні, мН/м
TiN+ГА 34,88 66,74
TiN0,46O0,54+ГА 49,71 59,98
TiN0,42O0,58+ГА 46,94 61,84
TiN0,36O0,64+ГА 106,78 41,6
На рис. 7.32 представлені потенціодинамічні поляризаційні криві
титанового сплаву ВТ6 з гідроксиапатитними покриттями, сформованими на
попередньо азотованій та оксинітрованій поверхні, зняті у розчині Рінгера.
