Page 313 - Докторська дисертація_Ткачук

313

а б в г

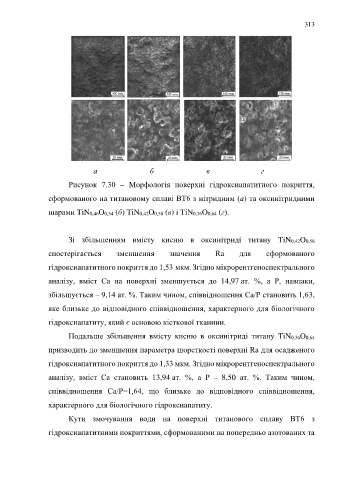

Рисунок 7.30 – Морфологія поверхні гідроксиапатитного покриття,
сформованого на титановому сплаві ВТ6 з нітридним (а) та оксинітридними

шарами TiN0,46O0,54 (б) TiN0,42O0,58 (в) і TiN0,36O0,64 (г).

Зі збільшенням вмісту кисню в оксинітриді титану TiN0,42O0,58

спостерігається зменшення значення Ra для сформованого

гідроксиапатитного покриття до 1,53 мкм. Згідно мікрорентгеноспектрального

аналізу, вміст Ca на поверхні зменшується до 14,97 ат. %, а P, навпаки,

збільшується – 9,14 ат. %. Таким чином, співвідношення Са/Р становить 1,63,

яке близьке до відповідного співвідношення, характерного для біологічного

гідроксиапатиту, який є основою кісткової тканини.

Подальше збільшення вмісту кисню в оксинітриді титану TiN0,36O0,64

призводить до зменшення параметра шорсткості поверхні Ra для осадженого

гідроксиапатитного покриття до 1,33 мкм. Згідно мікрорентгеноспектрального

аналізу, вміст Ca становить 13,94 ат. %, а P – 8,50 ат. %. Таким чином,

співвідношення Са/Р=1,64, що близьке до відповідного співвідношення,

характерного для біологічного гідроксиапатиту.

Кути змочування води на поверхні титанового сплаву ВТ6 з

гідроксиапатитними покриттями, сформованими на попередньо азотованих та
