307

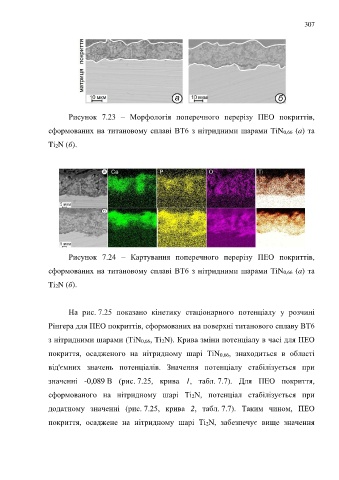

Рисунок 7.23 – Морфологія поперечного перерізу ПЕО покриттів,
сформованих на титановому сплаві ВТ6 з нітридними шарами TiN0,66 (a) та
Ti2N (б).
Рисунок 7.24 – Картування поперечного перерізу ПЕО покриттів,
сформованих на титановому сплаві ВТ6 з нітридними шарами TiN0,66 (a) та
Ti2N (б).
На рис. 7.25 показано кінетику стаціонарного потенціалу у розчині
Рінгера для ПЕО покриттів, сформованих на поверхні титанового сплаву ВТ6
з нітридними шарами (TiN0,66, Ti2N). Крива зміни потенціалу в часі для ПЕО
покриття, осадженого на нітридному шарі TiN0,66, знаходиться в області
від'ємних значень потенціалів. Значення потенціалу стабілізується при
значенні -0,089 В (рис. 7.25, крива 1, табл. 7.7). Для ПЕО покриття,
сформованого на нітридному шарі Ti2N, потенціал стабілізується при
додатному значенні (рис. 7.25, крива 2, табл. 7.7). Таким чином, ПЕО
покриття, осаджене на нітридному шарі Ti2N, забезпечує вище значення
