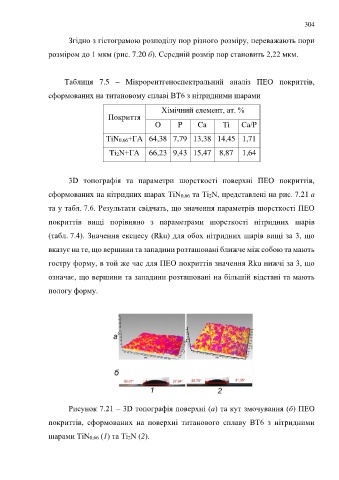

Page 304 - Докторська дисертація_Ткачук

304

Згідно з гістограмою розподілу пор різного розміру, переважають пори

розміром до 1 мкм (рис. 7.20 б). Середній розмір пор становить 2,22 мкм.

Таблиця 7.5 – Мікрорентгеноспектральний аналіз ПЕО покриттів,

сформованих на титановому сплаві ВТ6 з нітридними шарами

Хімічний елемент, aт. %
Покриття
O P Ca Ti Са/Р

TiN0,66+ГА 64,38 7,79 13,38 14,45 1,71

Ti2N+ГА 66,23 9,43 15,47 8,87 1,64

3D топографія та параметри шорсткості поверхні ПЕО покриттів,

сформованих на нітридних шарах TiN0,66 та Ti2N, представлені на рис. 7.21 a

та у табл. 7.6. Результати свідчать, що значення параметрів шорсткості ПЕО

покриттів вищі порівняно з параметрами шорсткості нітридних шарів

(табл. 7.4). Значення ексцесу (Rku) для обох нітридних шарів вищі за 3, що

вказує на те, що вершини та западини розташовані ближче між собою та мають

гостру форму, в той же час для ПЕО покриттів значення Rku нижчі за 3, що

означає, що вершини та западини розташовані на більшій відстані та мають

пологу форму.

Рисунок 7.21 – 3D топографія поверхні (a) та кут змочування (б) ПЕО

покриттів, сформованих на поверхні титанового сплаву ВТ6 з нітридними

шарами TiN0,66 (1) та Ti2N (2).
