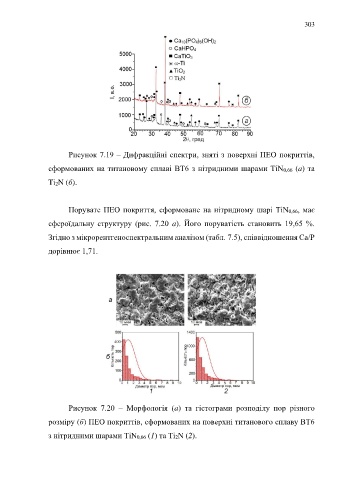

Рисунок 7.19 – Дифракційні спектри, зняті з поверхні ПЕО покриттів,
сформованих на титановому сплаві ВТ6 з нітридними шарами TiN0,66 (a) та
Ti2N (б).
Порувате ПЕО покриття, сформоване на нітридному шарі TiN0,66, має
сфероїдальну структуру (рис. 7.20 a). Його поруватість становить 19,65 %.
Згідно з мікрорентгеноспектральним аналізом (табл. 7.5), співвідношення Ca/P
дорівнює 1,71.
Рисунок 7.20 – Морфологія (a) та гістограми розподілу пор різного
розміру (б) ПЕО покриттів, сформованих на поверхні титанового сплаву ВТ6
з нітридними шарами TiN0,66 (1) та Ti2N (2).
