Page 306 - Докторська дисертація_Ткачук
P. 306
306
фіксується збільшення вмісту фази Ca10(PO4)6(OH)2 у поверхневому шарі
(рис. 7.19). Співвідношення Ca/P становить 1,64, що наближається до складу
біологічного гідроксиапатиту (Ca/P=1,67).
Згідно з картуванням поверхні, Ca, P та O були рівномірніше розподілені
на поверхні ПЕО покриття, сформованого на нітридному шарі Ti2N, ніж на
шарі TiN0,66 (рис. 7.22). Поперечний переріз ПЕО покриттів, сформованих на
попередньо азотованому титановому сплаві ВТ6, показано на рис. 7.23.
Міжфазний зв'язок між ПЕО покриттями, осадженими на нітридних шарах, та
підкладкою є щільним, без помітних мікротріщин, що вказує на те, що такі
покриття мають хорошу адгезію. Товщина покриття Ti2N+ГA більша, ніж
покриття TiN0,66+ГA.

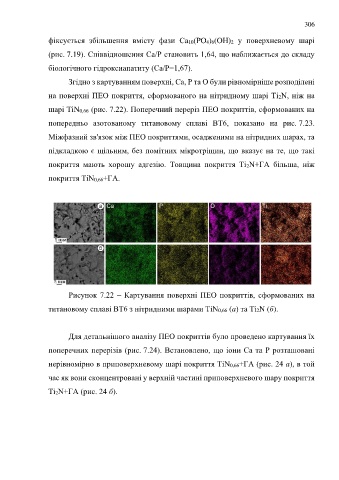

Рисунок 7.22 – Картування поверхні ПЕО покриттів, сформованих на
титановому сплаві ВТ6 з нітридними шарами TiN0,66 (a) та Ti2N (б).
Для детальнішого аналізу ПЕО покриттів було проведено картування їх
поперечних перерізів (рис. 7.24). Встановлено, що іони Ca та P розташовані
нерівномірно в приповерхневому шарі покриття TiN0,66+ГA (рис. 24 a), в той
час як вони сконцентровані у верхній частині приповерхневого шару покриття
Ti2N+ГA (рис. 24 б).
