Page 320 - Докторська дисертація_Ткачук

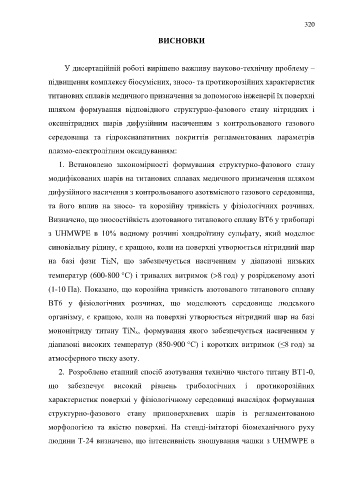

320

ВИСНОВКИ

У дисертаційній роботі вирішено важливу науково-технічну проблему –

підвищення комплексу біосумісних, зносо- та протикорозійних характеристик

титанових сплавів медичного призначення за допомогою інженерії їх поверхні

шляхом формування відповідного структурно-фазового стану нітридних і

оксинітридних шарів дифузійним насиченням з контрольованого газового

середовища та гідроксиапатитних покриттів регламентованих параметрів

плазмо-електролітним оксидуванням:

1. Встановлено закономірності формування структурно-фазового стану

модифікованих шарів на титанових сплавах медичного призначення шляхом

дифузійного насичення з контрольованого азотвмісного газового середовища,

та його вплив на зносо- та корозійну тривкість у фізіологічних розчинах.

Визначено, що зносостійкість азотованого титанового сплаву ВТ6 у трибопарі

з UHMWPE в 10% водному розчині хондроїтину сульфату, який моделює

синовіальну рідину, є кращою, коли на поверхні утворюється нітридний шар

на базі фази Ti2N, що забезпечується насиченням у діапазоні низьких

температур (600-800 °С) і тривалих витримок (8 год) у розрідженому азоті

(1-10 Па). Показано, що корозійна тривкість азотованого титанового сплаву

ВТ6 у фізіологічних розчинах, що моделюють середовище людського
організму, є кращою, коли на поверхні утворюється нітридний шар на базі

мононітриду титану TiNx, формування якого забезпечується насиченням у
діапазоні високих температур (850-900 °С) і коротких витримок (≤8 год) за

атмосферного тиску азоту.
2. Розроблено етапний спосіб азотування технічно чистого титану ВТ1-0,

що забезпечує високий рівнень трибологічних і протикорозійних

характеристик поверхні у фізіологічному середовищі внаслідок формування

структурно-фазового стану приповерхневих шарів із регламентованою

морфологією та якістю поверхні. На стенді-імітаторі біомеханічного руху

людини Т-24 визначено, що інтенсивність зношування чашки з UHMWPE в
