Page 176 - Докторська дисертація_Ткачук

176

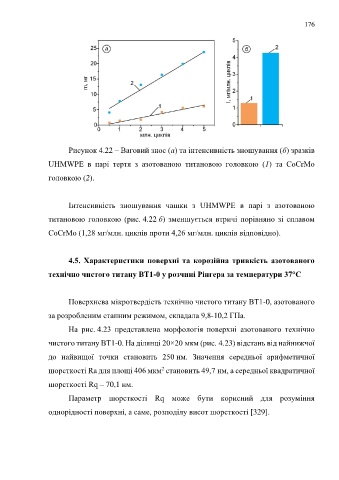

Рисунок 4.22 – Ваговий знос (а) та інтенсивність зношування (б) зразків

UHMWPE в парі тертя з азотованою титановою головкою (1) та СоСrМо

головкою (2).

Інтенсивність зношування чашки з UHMWPE в парі з азотованою

титановою головкою (рис. 4.22 б) зменшується втричі порівняно зі сплавом

CoCrMo (1,28 мг/млн. циклів проти 4,26 мг/млн. циклів відповідно).

4.5. Характеристики поверхні та корозійна тривкість азотованого

технічно чистого титану ВТ1-0 у розчині Рінгера за температури 37°С

Поверхнева мікротвердість технічно чистого титану ВТ1-0, азотованого

за розробленим етапним режимом, складала 9,8-10,2 ГПа.

На рис. 4.23 представлена морфологія поверхні азотованого технічно

чистого титану ВТ1-0. На ділянці 20×20 мкм (рис. 4.23) відстань від найнижчої

до найвищої точки становить 250 нм. Значення середньої арифметичної

2
шорсткості Rа для площі 406 мкм становить 49,7 нм, а середньої квадратичної
шорсткості Rq – 70,1 нм.

Параметр шорсткості Rq може бути корисний для розуміння

однорідності поверхні, а саме, розподілу висот шорсткості [329].
