Обертання головки ендопротеза відбувається навколо двох осей
(рис. 4.20 а) за рахунок одночасної роботи сервоприводів. Тиск головки на
ацетабулярну чашку здійснюється за рахунок пневматичного приводу, що
дозволяє задавати значення навантаження, які імітують ходу людини
(рис. 4.20 б).

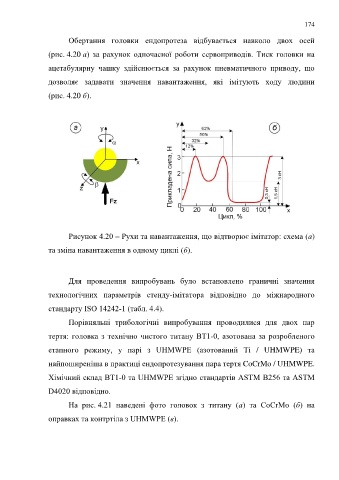

Рисунок 4.20 – Рухи та навантаження, що відтворює імітатор: схема (а)
та зміна навантаження в одному циклі (б).
Для проведення випробувань було встановлено граничні значення
технологічних параметрів стенду-імітатора відповідно до міжнародного
стандарту ISO 14242-1 (табл. 4.4).
Порівняльні трибологічні випробування проводилися для двох пар
тертя: головка з технічно чистого титану ВТ1-0, азотована за розробленого
етапного режиму, у парі з UHMWPE (азотований Ті / UHMWPE) та
найпоширеніша в практиці ендопротезування пара тертя CoCrMo / UHMWPE.
Хімічний склад ВТ1-0 та UHMWPE згідно стандартів ASTM В256 та ASTM
D4020 відповідно.
На рис. 4.21 наведені фото головок з титану (а) та СоСrМо (б) на
оправках та контртіла з UHMWPE (в).
