Page 173 - Докторська дисертація_Ткачук
P. 173
173

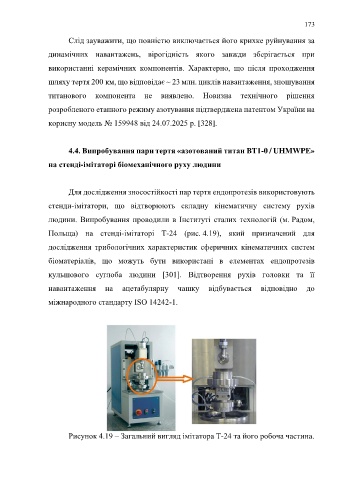

Слід зауважити, що повністю виключається його крихке руйнування за
динамічних навантажень, вірогідність якого завжди зберігається при
використанні керамічних компонентів. Характерно, що після проходження
шляху тертя 200 км, що відповідає ~ 23 млн. циклів навантаження, зношування
титанового компонента не виявлено. Новизна технічного рішення
розробленого етапного режиму азотування підтверджена патентом України на
корисну модель № 159948 від 24.07.2025 р. [328].
4.4. Випробування пари тертя «азотований титан ВТ1-0 / UHMWPE»
на стенді-імітаторі біомеханічного руху людини
Для дослідження зносостійкості пар тертя ендопротезів використовують
стенди-імітатори, що відтворюють складну кінематичну систему рухів
людини. Випробування проводили в Інституті сталих технологій (м. Радом,
Польща) на стенді-імітаторі Т-24 (рис. 4.19), який призначений для
дослідження трибологічних характеристик сферичних кінематичних систем
біоматеріалів, що можуть бути використані в елементах ендопротезів
кульшового суглоба людини [301]. Відтворення рухів головки та її
навантаження на ацетабулярну чашку відбувається відповідно до
міжнародного стандарту ISO 14242-1.
Рисунок 4.19 – Загальний вигляд імітатора Т-24 та його робоча частина.
