Page 168 - Докторська дисертація_Ткачук

168

компонента за означених газодинамічних умов істотно покращує трибологічні

характеристики у трибопарі (табл. 4.3, режим R4).

За низькотемпературного азотування з підвищенням температури

насичення в азоті атмосферного тиску від 650 °С до 750 °С за 5-ти годинної

витримки інтенсивність зношування UHMWPE компонента зменшується в 1,7

разів (табл. 4.3, режими R7, R9). При цьому і коефіцієнт тертя знижується у

1,5 рази.

При випробуваннях титану, азотованого при 700 °С протягом 5 год,

спостерігали сильне нагрівання робочої рідини (плазми крові). При цьому,

хоча видимих змін поверхні зразка не спостерігали (рис. 4.15), проте

забезпечити базу випробування і коректно зафіксувати трибологічні

характеристики не вдалося.

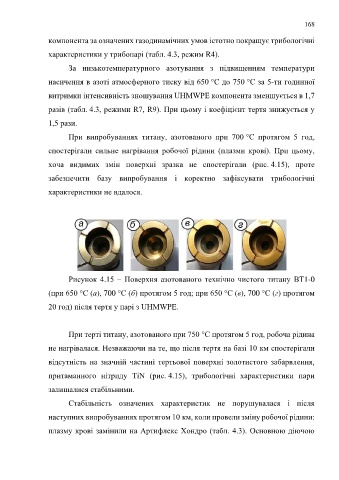

Рисунок 4.15 – Поверхня азотованого технічно чистого титану ВТ1-0

(при 650 °С (а), 700 °С (б) протягом 5 год; при 650 °С (в), 700 °С (г) протягом

20 год) після тертя у парі з UHMWPE.

При терті титану, азотованого при 750 °С протягом 5 год, робоча рідина

не нагрівалася. Незважаючи на те, що після тертя на базі 10 км спостерігали

відсутність на значній частині тертьової поверхні золотистого забарвлення,

притаманного нітриду TiN (рис. 4.15), трибологічні характеристики пари

залишалися стабільними.

Стабільність означених характеристик не порушувалася і після

наступних випробуваннях протягом 10 км, коли провели зміну робочої рідини:

плазму крові замінили на Артифлекс Хондро (табл. 4.3). Основною діючою
