Page 172 - Докторська дисертація_Ткачук
P. 172
172
видно намащування титану, що є результатом схоплювання титанового
компонента з UHMWPE.

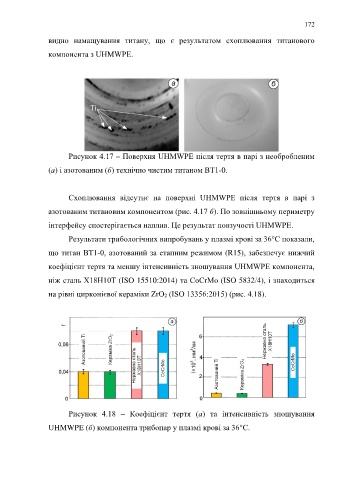

Рисунок 4.17 – Поверхня UHMWPE після тертя в парі з необробленим
(а) і азотованим (б) технічно чистим титаном ВТ1-0.
Схоплювання відсутнє на поверхні UHMWPE після тертя в парі з
азотованим титановим компонентом (рис. 4.17 б). По зовнішньому периметру
інтерфейсу спостерігається наплив. Це результат повзучості UHMWPE.
Результати трибологічних випробувань у плазмі крові за 36°С показали,
що титан ВТ1-0, азотований за етапним режимом (R15), забезпечує нижчий
коефіцієнт тертя та меншу інтенсивність зношування UHMWPE компонента,
ніж сталь Х18Н10Т (ISO 15510:2014) та CoCrMo (ISO 5832/4), і знаходиться
на рівні цирконієвої кераміки ZrO2 (ISO 13356:2015) (рис. 4.18).
Рисунок 4.18 – Коефіцієнт тертя (а) та інтенсивність зношування
UHMWPE (б) компонента трибопар у плазмі крові за 36°С.
