Page 170 - Докторська дисертація_Ткачук
P. 170
170

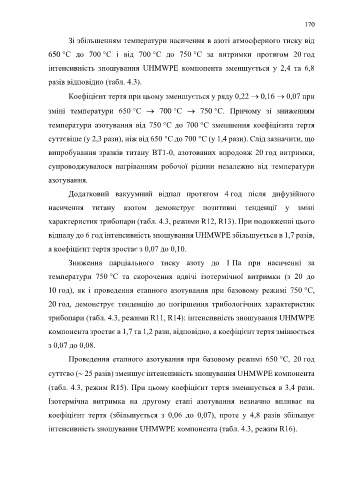

Зі збільшенням температури насичення в азоті атмосферного тиску від
650 °С до 700 °С і від 700 °С до 750 °С за витримки протягом 20 год
інтенсивність зношування UHMWPE компонента зменшується у 2,4 та 6,8
разів відповідно (табл. 4.3).
Коефіцієнт тертя при цьому зменшується у ряду 0,22 0,16 0,07 при
зміні температури 650 °С 700 °С 750 °С. Причому зі зниженням
температури азотування від 750 °С до 700 °С зменшення коефіцієнта тертя
суттєвіше (у 2,3 рази), ніж від 650 °С до 700 °С (у 1,4 рази). Слід зазначити, що
випробування зразків титану ВТ1-0, азотованих впродовж 20 год витримки,
супроводжувалося нагріванням робочої рідини незалежно від температури
азотування.
Додатковий вакуумний відпал протягом 4 год після дифузійного
насичення титану азотом демонструє позитивні тенденції у зміні
характеристик трибопари (табл. 4.3, режими R12, R13). При подовженні цього
відпалу до 6 год інтенсивність зношування UHMWPE збільшується в 1,7 разів,
а коефіцієнт тертя зростає з 0,07 до 0,10.
Зниження парціального тиску азоту до 1 Па при насиченні за
температури 750 °С та скорочення вдвічі ізотермічної витримки (з 20 до
10 год), як і проведення етапного азотування при базовому режимі 750 °С,
20 год, демонструє тенденцію до погіршення трибологічних характеристик
трибопари (табл. 4.3, режими R11, R14): інтенсивність зношування UHMWPE
компонента зростає в 1,7 та 1,2 рази, відповідно, а коефіцієнт тертя змінюється
з 0,07 до 0,08.
Проведення етапного азотування при базовому режимі 650 °С, 20 год
суттєво ( 25 разів) зменшує інтенсивність зношування UHMWPE компонента
(табл. 4.3, режим R15). При цьому коефіцієнт тертя зменшується в 3,4 рази.
Ізотермічна витримка на другому етапі азотування незначно впливає на
коефіцієнт тертя (збільшується з 0,06 до 0,07), проте у 4,8 разів збільшує
інтенсивність зношування UHMWPE компонента (табл. 4.3, режим R16).
