177

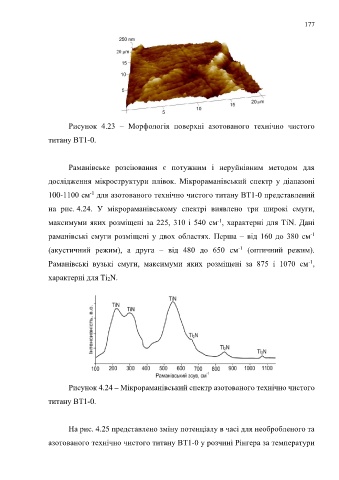

Рисунок 4.23 – Морфологія поверхні азотованого технічно чистого

титану ВТ1-0.

Раманівське розсіювання є потужним і неруйнівним методом для

дослідження мікроструктури плівок. Мікрораманівський спектр у діапазоні

-1
100-1100 см для азотованого технічно чистого титану ВТ1-0 представлений
на рис. 4.24. У мікрораманівському спектрі виявлено три широкі смуги,

-1
максимуми яких розміщені за 225, 310 і 540 см , характерні для TiN. Дані
раманівські смуги розміщені у двох областях. Перша – від 160 до 380 см
-1
-1
(акустичний режим), а друга – від 480 до 650 см (оптичний режим).
-1
Раманівські вузькі смуги, максимуми яких розміщені за 875 і 1070 см ,
характерні для Ti2N.

Рисунок 4.24 – Мікрораманівський спектр азотованого технічно чистого

титану ВТ1-0.

На рис. 4.25 представлено зміну потенціалу в часі для необробленого та

азотованого технічно чистого титану ВТ1-0 у розчині Рінгера за температури
