Page 179 - Докторська дисертація_Ткачук

179

чистий титан ВТ1-0 (рис. 4.26, крива 1) характеризується низькою корозійною

тривкістю.

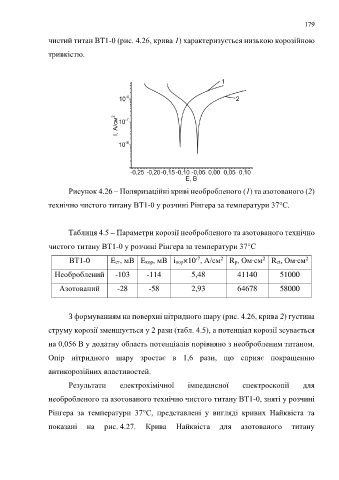

Рисунок 4.26 – Поляризаційні криві необробленого (1) та азотованого (2)

технічно чистого титану ВТ1-0 у розчині Рінгера за температури 37°С.

Таблиця 4.5 – Параметри корозії необробленого та азотованого технічно

чистого титану ВТ1-0 у розчині Рінгера за температури 37°С

2
2
-7
2
ВТ1-0 Ест, мВ Екор, мВ ікор×10 , А/см Rp, Ом∙см Rct, Ом∙см
Необроблений -103 -114 5,48 41140 51000
Азотований -28 -58 2,93 64678 58000

З формуванням на поверхні нітридного шару (рис. 4.26, крива 2) густина

струму корозії зменшується у 2 рази (табл. 4.5), а потенціал корозії зсувається

на 0,056 В у додатну область потенціалів порівняно з необробленим титаном.

Опір нітридного шару зростає в 1,6 рази, що сприяє покращенню

антикорозійних властивостей.

Результати електрохімічної імпедансної спектроскопії для
необробленого та азотованого технічно чистого титану ВТ1-0, зняті у розчині

Рінгера за температури 37°С, представлені у вигляді кривих Найквіста та
показані на рис. 4.27. Крива Найквіста для азотованого титану
