Page 180 - Докторська дисертація_Ткачук

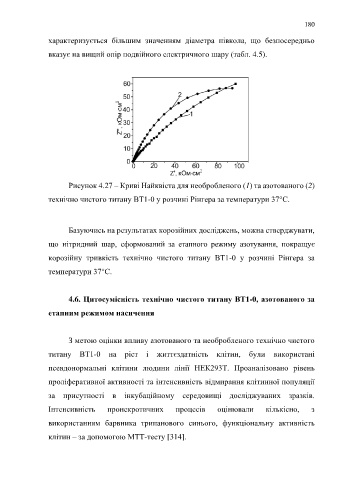

180

характеризується більшим значенням діаметра півкола, що безпосередньо

вказує на вищий опір подвійного електричного шару (табл. 4.5).

Рисунок 4.27 – Криві Найквіста для необробленого (1) та азотованого (2)

технічно чистого титану ВТ1-0 у розчині Рінгера за температури 37°С.

Базуючись на результатах корозійних досліджень, можна стверджувати,
що нітридний шар, сформований за етапного режиму азотування, покращує

корозійну тривкість технічно чистого титану ВТ1-0 у розчині Рінгера за
температури 37°С.

4.6. Цитосумісність технічно чистого титану ВТ1-0, азотованого за

етапним режимом насичення

З метою оцінки впливу азотованого та необробленого технічно чистого

титану ВТ1-0 на ріст і життєздатність клітин, були використані

псевдонормальні клітини людини лінії НЕК293Т. Проаналізовано рівень

проліферативної активності та інтенсивність відмирання клітинної популяції

за присутності в інкубаційному середовищі досліджуваних зразків.

Інтенсивність пронекротичних процесів оцінювали кількісно, з

використанням барвника трипанового синього, функціональну активність

клітин – за допомогою МТТ-тесту [314].
