Page 185 - Докторська дисертація_Ткачук

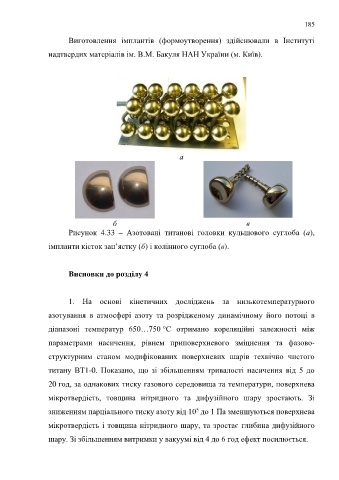

185

Виготовлення імплантів (формоутворення) здійснювали в Інституті

надтвердих матеріалів ім. В.М. Бакуля НАН України (м. Київ).

а

б в
Рисунок 4.33 – Азотовані титанові головки кульшового суглоба (а),

імпланти кісток зап’ястку (б) і колінного суглоба (в).

Висновки до розділу 4

1. На основі кінетичних досліджень за низькотемпературного

азотування в атмосфері азоту та розрідженому динамічному його потоці в

діапазоні температур 650…750 °С отримано кореляційні залежності між

параметрами насичення, рівнем приповерхневого зміцнення та фазово-

структурним станом модифікованих поверхневих шарів технічно чистого

титану ВТ1-0. Показано, що зі збільшенням тривалості насичення від 5 до

20 год, за однакових тиску газового середовища та температури, поверхнева

мікротвердість, товщина нітридного та дифузійного шару зростають. Зі

5
зниженням парціального тиску азоту від 10 до 1 Па зменшуються поверхнева
мікротвердість і товщина нітридного шару, та зростає глибина дифузійного

шару. Зі збільшенням витримки у вакуумі від 4 до 6 год ефект посилюється.
