Page 188 - Докторська дисертація_Ткачук
P. 188

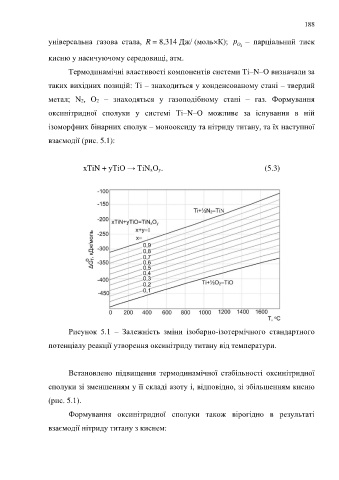

188

                  універсальна  газова  стала,  R = 8,314 Дж/ (мольК);  p          O 2  –  парціальний  тиск


                  кисню у насичуючому середовищі, атм.

                         Термодинамічні властивості компонентів системи Ti–N–O визначали за

                  таких вихідних позицій: Ti – знаходиться у конденсованому стані – твердий

                  метал;  N2,  O2  –  знаходяться  у  газоподібному  стані  –  газ.  Формування

                  оксинітридної  сполуки  у  системі  Ti–N–O  можливе  за  існування  в  ній

                  ізоморфних бінарних сполук – монооксиду та нітриду титану, та їх наступної

                  взаємодії (рис. 5.1):



                              xTiN + уТiО → TiNxОу.                                           (5.3)
































                         Рисунок  5.1  –  Залежність  зміни  ізобарно-ізотермічного  стандартного

                  потенціалу реакції утворення оксинітриду титану від температури.



                         Встановлено  підвищення  термодинамічної  стабільності  оксинітридної

                  сполуки зі зменшенням у її складі азоту і, відповідно, зі збільшенням кисню

                  (рис. 5.1).

                         Формування  оксинітридної  сполуки  також  вірогідно  в  результаті

                  взаємодії нітриду титану з киснем:
   183   184   185   186   187   188   189   190   191   192   193
