Page 163 - Докторська дисертація_Ткачук

163

Згідно результатів рентгенівського фазового аналізу, азотування в

розрідженому динамічному потоці азоту (парціальний тиск азоту 1 Па)

спричиняє гальмування нітридоутворення на поверхні титану ВТ1-0

порівняно з насиченням в азоті за атмосферного тиску, оскільки у

дифракційному спектрі фаза TiNх не фіксується, а нітрид Ti2N ідентифікували

за основними рефлексами (111) і (002) (рис. 4.11 б). Окрім цього,

спостерігається вища відносна інтенсивність ліній α-титану.

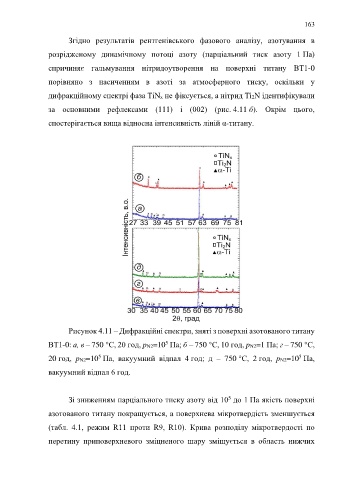

Рисунок 4.11 – Дифракційні спектри, зняті з поверхні азотованого титану
5
ВТ1-0: a, в – 750 °С, 20 год, pN2=10 Пa; б – 750 °С, 10 год, pN2=1 Пa; г – 750 °С,

5
5
20 год, pN2=10 Пa, вакуумний відпал 4 год; д – 750 °С, 2 год, pN2=10 Пa,
вакуумний відпал 6 год.

5
Зі зниженням парціального тиску азоту від 10 до 1 Па якість поверхні
азотованого титану покращується, а поверхнева мікротвердість зменшується

(табл. 4.1, режим R11 проти R9, R10). Крива розподілу мікротвердості по

перетину приповерхневого зміцненого шару зміщується в область нижчих
