Page 158 - Докторська дисертація_Ткачук

158

Згідно результатів рентгенівського фазового аналізу, у поверхневому

шарі титану, азотованого за 650°С протягом 20 год (рис. 4.5 г), мононітрид

TiNх ідентифікували за основним рефлексом (200), при 700°С (рис. 4.5 д) – за

рефлексами (111), (200) і (220), а при 750°С (рис. 4.5 е) – (111) та (200).

Збільшення температури азотування призводить до посилення орієнтації

нітриду в напрямку [111].

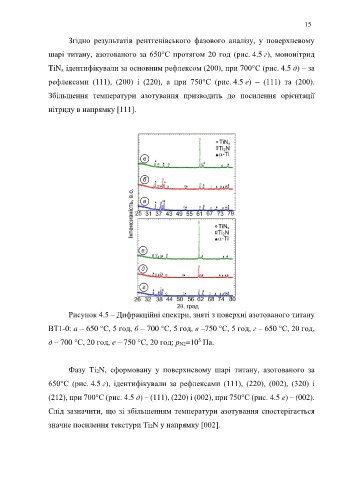

Рисунок 4.5 – Дифракційні спектри, зняті з поверхні азотованого титану

ВТ1-0: a – 650 °С, 5 год, б – 700 °С, 5 год, в –750 °С, 5 год, г – 650 °С, 20 год,

д – 700 °С, 20 год, е – 750 °С, 20 год; pN2=10 Пa.
5

Фазу Ti2N, сформовану у поверхневому шарі титану, азотованого за

650°С (рис. 4.5 г), ідентифікували за рефлексами (111), (220), (002), (320) і

(212), при 700°С (рис. 4.5 д) – (111), (220) і (002), при 750°С (рис. 4.5 е) – (002).

Слід зазначити, що зі збільшенням температури азотування спостерігається

значне посилення текстури Ti2N у напрямку [002].
