Page 161 - Докторська дисертація_Ткачук

161

На рис. 4.8 представлено градієнт мікротвердості по поперечному

перерізу приповерхневих зміцнених шарів титану ВТ1-0 залежно від

температурно-часових параметрів азотування. Градієнт мікротвердості з

підвищенням температури азотування від 650 до 750 °С за тривалості

насичення 5 год зростає, а за 20 год – зменшується.

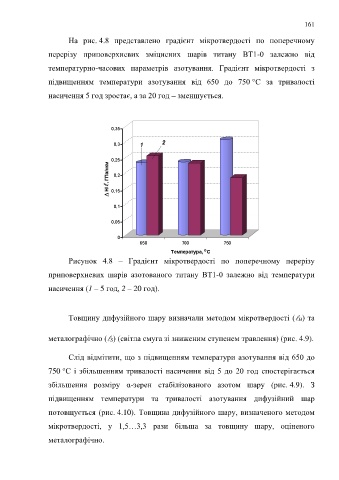

Рисунок 4.8 – Градієнт мікротвердості по поперечному перерізу

приповерхневих шарів азотованого титану ВТ1-0 залежно від температури

насичення (1 – 5 год, 2 – 20 год).

Товщину дифузійного шару визначали методом мікротвердості (H) та

металографічно (S) (світла смуга зі зниженим ступенем травлення) (рис. 4.9).

Слід відмітити, що з підвищенням температури азотування від 650 до

750 °С і збільшенням тривалості насичення від 5 до 20 год спостерігається

збільшення розміру α-зерен стабілізованого азотом шару (рис. 4.9). З

підвищенням температури та тривалості азотування дифузійний шар

потовщується (рис. 4.10). Товщина дифузійного шару, визначеного методом

мікротвердості, у 1,5…3,3 рази більша за товщину шару, оціненого

металографічно.
