Page 159 - Докторська дисертація_Ткачук

159

Кристалографічні орієнтації складових сформованого нітридного шару

– нітридів TiNх і Ti2N – змінюються при збільшенні тривалості азотування від

5 до 20 год.

Таким чином, з підвищенням температури та подовженням тривалості

азотування спостерігається збільшення кількості та інтенсивності рефлексів

фаз нітридів TiNх і Ti2N у дифракційних спектрах, що вказує на

інтенсифікацію нітридоутворення на поверхні титану.

З інтенсифікацією нітридоутворення, що забезпечується підвищенням

температури азотування, спостерігається укрупнення елементів рельєфу

поверхні (рис. 4.6).

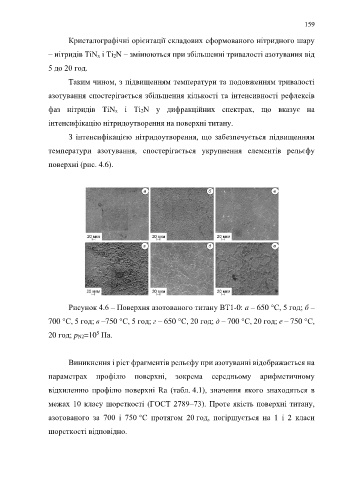

Рисунок 4.6 – Поверхня азотованого титану ВТ1-0: a – 650 °С, 5 год; б –

700 °С, 5 год; в –750 °С, 5 год; г – 650 °С, 20 год; д – 700 °С, 20 год; е – 750 °С,

5
20 год; pN2=10 Пa.

Виникнення і ріст фрагментів рельєфу при азотуванні відображається на

параметрах профілю поверхні, зокрема середньому арифметичному
відхиленню профілю поверхні Ra (табл. 4.1), значення якого знаходяться в

межах 10 класу шорсткості (ГОСТ 2789–73). Проте якість поверхні титану,
азотованого за 700 і 750 °С протягом 20 год, погіршується на 1 і 2 класи

шорсткості відповідно.
