Page 155 - Докторська дисертація_Ткачук

155

складу нітридного шару, згідно результатів рентгенівського фазового аналізу,

входять -нітрид TiNx та -нітрид Ti2N. Збільшення інтенсивності та кількості

рефлексів вказаних нітридних фаз на дифрактограмах з підвищенням

температури насичення свідчить про інтенсифікацію нітридоутворення на

поверхні титану.

Криві розподілу мікротвердості по перетину приповерхневих зміцнених

шарів із підвищенням температури від 850 до 950 °С зміщуються в область

вищих значень твердості, причому так, що на глибині близько 30 мкм значення

мікротвердості відрізняються більш, ніж в 4 рази (рис. 4.3).

Інтенсифікація нітридоутворення сприяє росту поверхневої

мікротвердості технічно чистого титану ВТ1-0 на 3,7 ГПа, при цьому сама

мікротвердість знаходиться на рівні 19…23 ГПа (табл. 4.1). Градієнт

мікротвердості H = H0,49 - H0,981 у тонкому поверхневому шарі за цих умов

складає 5,6 ГПa, а з підвищенням температури насичення дещо зменшується

(табл. 4.1).

З інтенсифікацією нітридоутворення яскравіше виявляється і

посилюється характерний для азотування поверхневий рельєф (рис. 4.4), що

негативно впливає на якість азотованої поверхні.

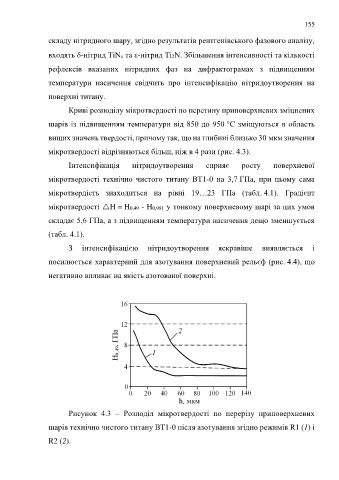

Рисунок 4.3 – Розподіл мікротвердості по перерізу приповерхневих

шарів технічно чистого титану ВТ1-0 після азотування згідно режимів R1 (1) і

R2 (2).
