Page 157 - Докторська дисертація_Ткачук

157

зазначити, що збільшення температури обробки призводить до послаблення

орієнтації нітриду в напрямку [111].

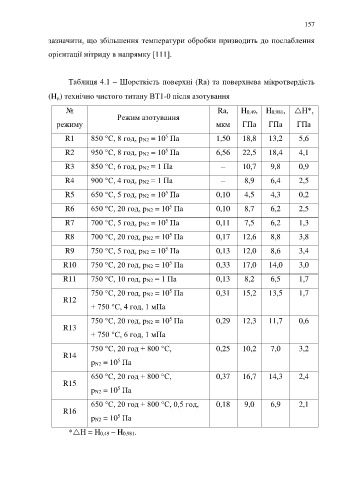

Таблиця 4.1 – Шорсткість поверхні (Ra) та поверхнева мікротвердість

(H) технічно чистого титану ВТ1-0 після азотування

№ Ra, H0,49, H0,981, Н*,
Режим азотування
режиму мкм ГПa ГПa ГПа

5
R1 850 °С, 8 год, pN2 = 10 Пa 1,50 18,8 13,2 5,6
R2 950 °С, 8 год, pN2 = 10 Пa 6,56 22,5 18,4 4,1
5

R3 850 °С, 6 год, pN2 = 1 Пa – 10,7 9,8 0,9

R4 900 °С, 4 год, pN2 = 1 Пa – 8,9 6,4 2,5

5
R5 650 °С, 5 год, pN2 = 10 Пa 0,10 4,5 4,3 0,2
5
R6 650 °С, 20 год, pN2 = 10 Пa 0,10 8,7 6,2 2,5
5
R7 700 °С, 5 год, pN2 = 10 Пa 0,11 7,5 6,2 1,3
R8 700 °С, 20 год, pN2 = 10 Пa 0,17 12,6 8,8 3,8
5
5
R9 750 °С, 5 год, pN2 = 10 Пa 0,13 12,0 8,6 3,4
5
R10 750 °С, 20 год, pN2 = 10 Пa 0,33 17,0 14,0 3,0
R11 750 °С, 10 год, pN2 = 1 Пa 0,13 8,2 6,5 1,7

5
750 °С, 20 год, pN2 = 10 Пa 0,31 15,2 13,5 1,7
R12
+ 750 °С, 4 год, 1 мПa

5
750 °С, 20 год, pN2 = 10 Пa 0,29 12,3 11,7 0,6
R13
+ 750 °С, 6 год, 1 мПa

750 °С, 20 год + 800 °С, 0,25 10,2 7,0 3,2
R14
5
pN2 = 10 Пa

650 °С, 20 год + 800 °С, 0,37 16,7 14,3 2,4
R15
5
pN2 = 10 Пa

650 °С, 20 год + 800 °С, 0,5 год, 0,18 9,0 6,9 2,1
R16
5
pN2 = 10 Пa
*Н = H0,49 – H0,981.
